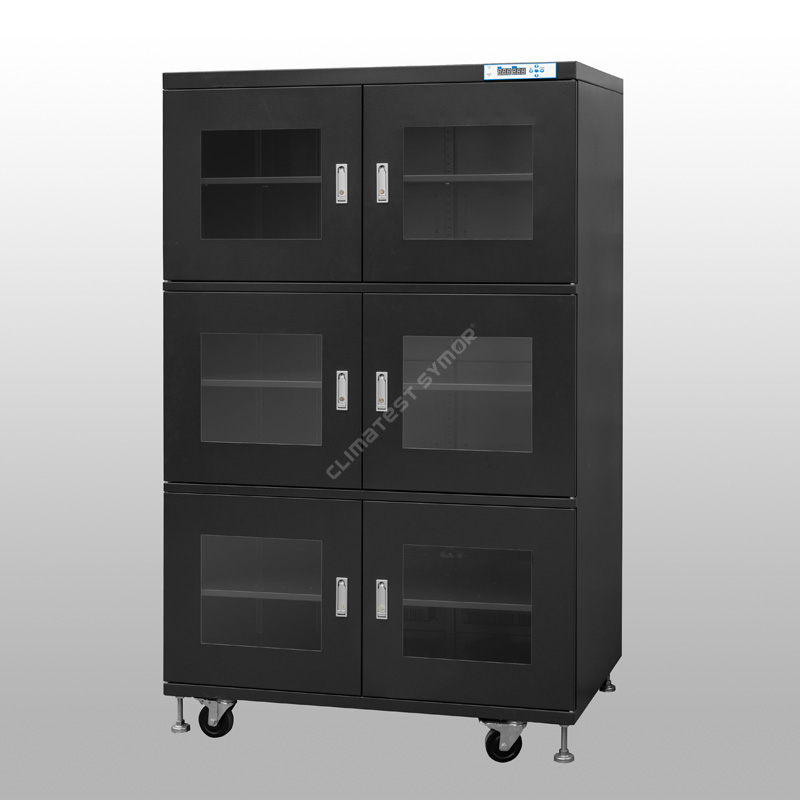

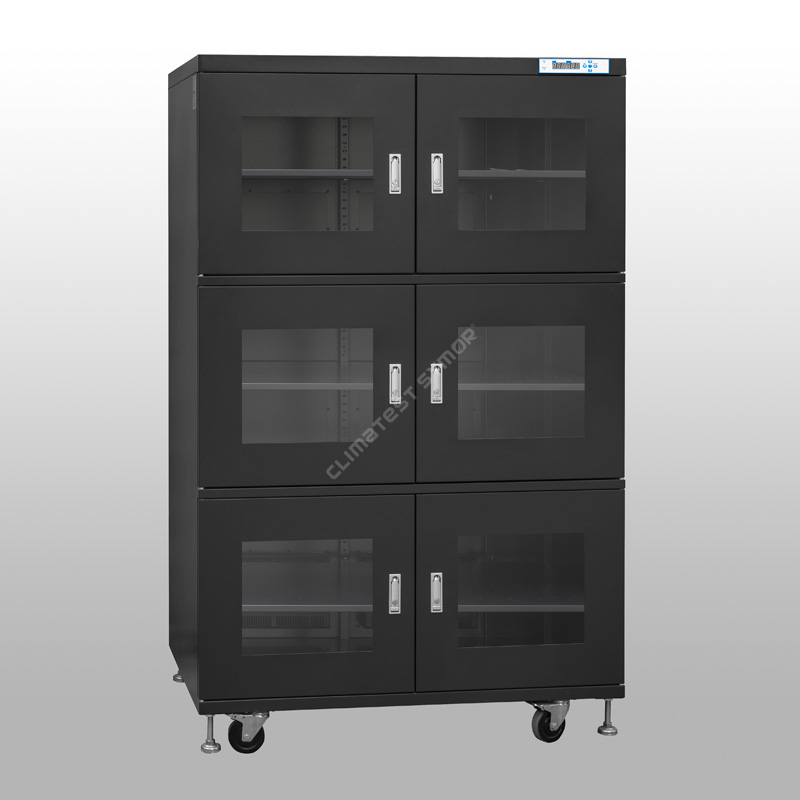

Žemiau 1 % RH Sausoji spinta

Aprašymas

Mažesnėje nei 1 % santykinio drėgnumo sausoje spintelėje SMT gamybos linijose galima laikyti itin žemą drėgmę. Naudojant pažangiausią drėgmės pašalinimo technologiją, spintelė sukuria ypač sausą atmosferą, kuri apsaugo nuo „spragėsių efekto“ drėgmei jautriuose komponentuose, prailgina jų naudojimo grindų naudojimo laiką ir pašalina brangaus azoto ar dažno kepimo aukštoje temperatūroje poreikį.

Žemiau 1 % RH sausos spintos: specifikacija

Žemiau 1 % RH sausos spintos: Funkcija

▸Santykinis oro drėgnumas: <1 %RH, tai itin žemo drėgnumo saugojimo sprendimas 4, 5, 5a ir 6 MSL.

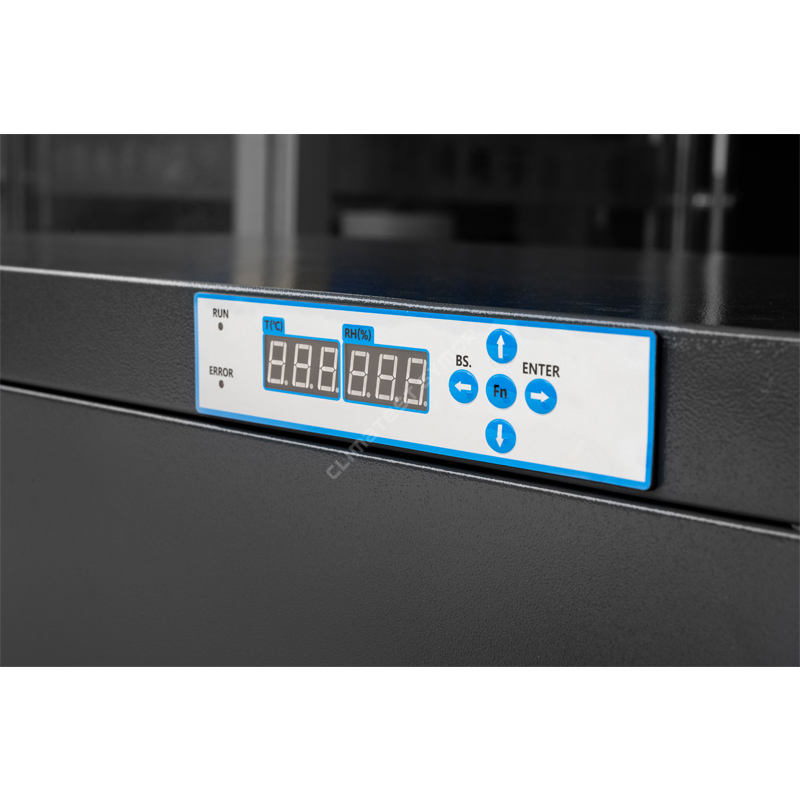

▸Skaitmeninis ekranas: Mikrokompiuteriu valdomas LED HD ekranas, patogus RH nustatymas, stebėjimas realiuoju laiku.

▸Saugus nuo ESD: paviršiaus antistatinis atsparumas 10⁵–10⁹ Ω.

▸Reguliuojamos lentynos: reguliuojamas aukštis, tinka įvairaus dydžio komponentams.

▸Atminties funkcija: Nereikia iš naujo nustatyti nutrūkus maitinimui.

▸Efektyvus energijos suvartojimas: taupo energiją, išlaikant labai efektyvią drėgmės kontrolę.

Kaip sausinti drėgmę?

Drėgmės šalinimo principas mažesnio nei 1 % RH sausose spintose yra „fizinė adsorbcija per molekulinius sietus + ciklinė regeneracija“ (patikimiausias metodas).

Adsorbcijos procesas: Molekuliniai sietai naudojami kaip adsorbuojanti medžiaga spintelėje; šiuose sietuose yra didžiulis nanoskalės mikroporų tinklas, kuris adsorbuoja vandens molekules iš oro – panašiai kaip kempinė, sugerianti vandenį. Ventiliatorius įtraukia drėgną orą į sausus įrenginius, kur vandens molekulės fiziškai adsorbuojasi, o išdžiovintas oras vėliau grąžinamas į spintos vidų.

RegeneracijaProcesas:Kai molekulinis sietas pasiekia adsorbcijos prisotinimą, sistema automatiškai pradeda švelniai kaitinti žemoje temperatūroje, kad adsorbuotos vandens molekulės virstų vandens garais, kurie vėliau pašalinami iš spintos; molekulinis sietas taip atkuria jo gebėjimą sugerti drėgmę.

Žemiau nei 1 % santykinio drėgnumo sausos spintos naudoja pažangias technologijas, įskaitant iš Šveicarijos importuojamus santykinės drėgmės (RH) ir temperatūros jutiklius, kad būtų užtikrintas tikslus vidinės aplinkos valdymas ir stebėjimas, drėgmės jutiklio tikslumas yra +/-2 % RH. Išlaikant stabilią, mažai drėgną aplinką, sausos spintos efektyviai apsaugo jautrius daiktus nuo žalingo drėgmės poveikio.

Taikymas SMT elektronikos gamyboje

Žemiau 1 % santykinio drėgnumo sausos spintos yra būtinos drėgmei jautriems įrenginiams (MSD), klasifikuojamiems kaip MSL 4, 5, 5A ir 6 pagal IPC/JEDEC J-STD-033 standartus:

▸Pagrindiniai naudojimo atvejai: „Popkorno efekto“ prevencija: Litavimo metu (piktinė temperatūra ~260°C) plastikinių IC paketų viduje įstrigusi drėgmė virsta garais, sukeldama vidinius įtrūkimus ir atsisluoksniavimą. Itin žemos drėgmės laikymas pašalina šią drėgmę prieš lituojant.

▸Grindų naudojimo pristabdymas: kai MSD išimami iš sandarių drėgmės barjero maišelių, pradeda tiksėti jų „grindų naudojimo“ laikrodis. Laikant juos <1 % santykinio drėgnumo spintelėje, šis laikmatis veiksmingai pristabdomas, todėl nepanaudotus komponentus galima saugiai laikyti ir vėliau panaudoti nekepant.

▸Oksidacijos prevencija: Itin sausa atmosfera apsaugo nuo atvirų varinių trinkelių, sidabro apdailos ir lituojamų paviršių oksidacijos – išsaugo litavimą daugelį metų

Grindų eksploatavimo laikas reiškia maksimalų leistiną laiką, kurį MSD (drėgmei jautrus įrenginys) gali likti standartinėje gamyklos aplinkoje (≤30°C / 60 % RH), išėmus jį iš drėgmės barjero vakuuminio maišelio, tačiau išlikti saugus dėti ir lituoti.

Naudojimo būdas: išėmus MSL 4–6 lygio komponentus iš jų vakuuminių maišelių, jei montavimo ir pakartotinio litavimo procesai nebaigti per nurodytą grindų naudojimo laiką, juos reikia nedelsiant sudėti į sausą, žemesnę nei 1 % santykinio drėgnumo spintą. Šioje itin žemoje drėgmės aplinkoje, <1 % santykinio drėgnumo, komponentų drėgmės sugėrimo procesas efektyviai „pristabdomas“, o likęs grindų eksploatavimo laikas nustoja sunaudoti, o sausa spinta nevykdo išankstinio kepimo, kurią galima tiesiogiai įkelti į liniją, kad būtų galima naudoti, taip žymiai padidinant gamybos efektyvumą.

Realaus laiko drėgmės profilis(Aplinkos drėgmė 60 % RH, be apkrovos):

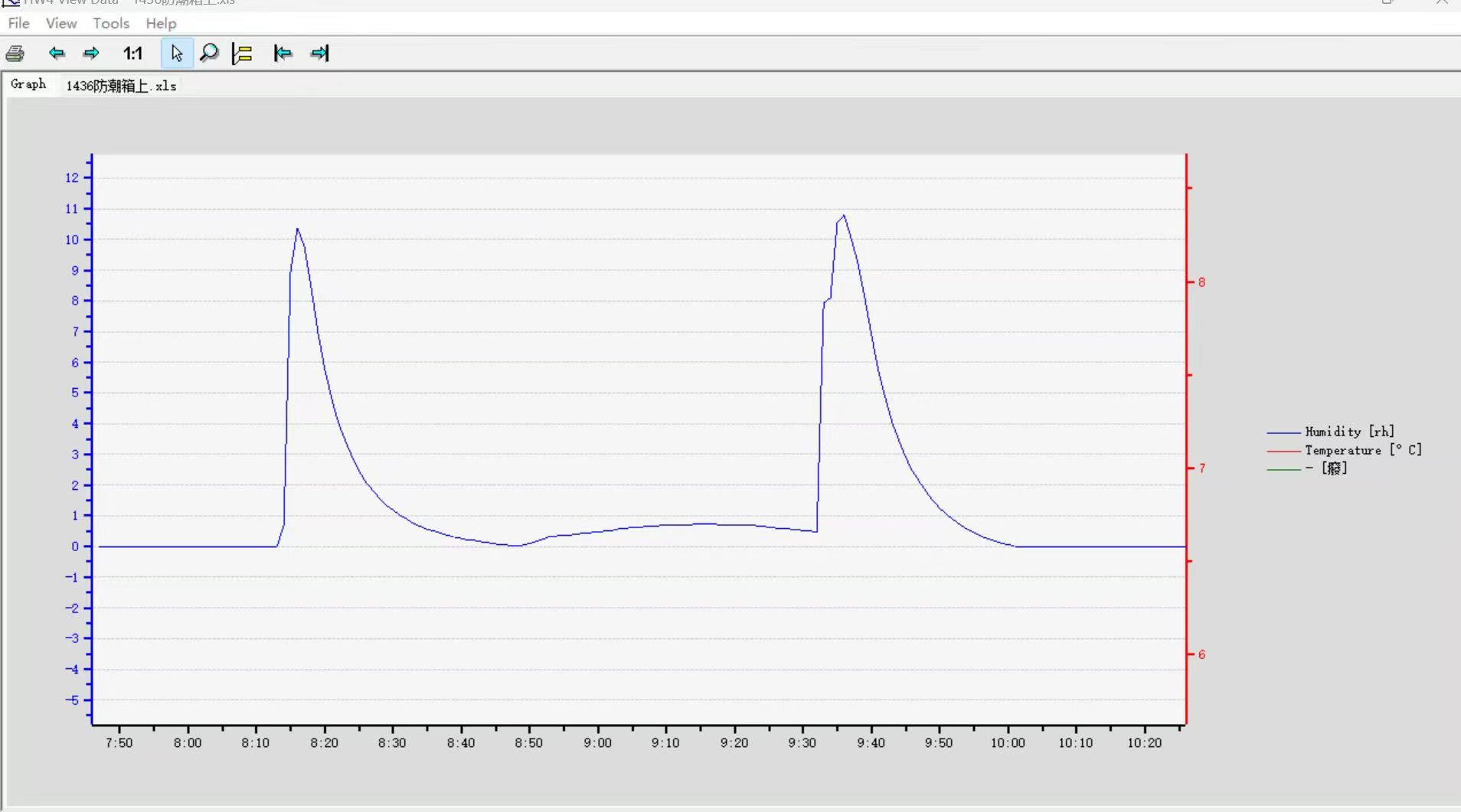

Kiekvieną kartą atidarykite dureles 30 sekundžių, tada uždarykite:

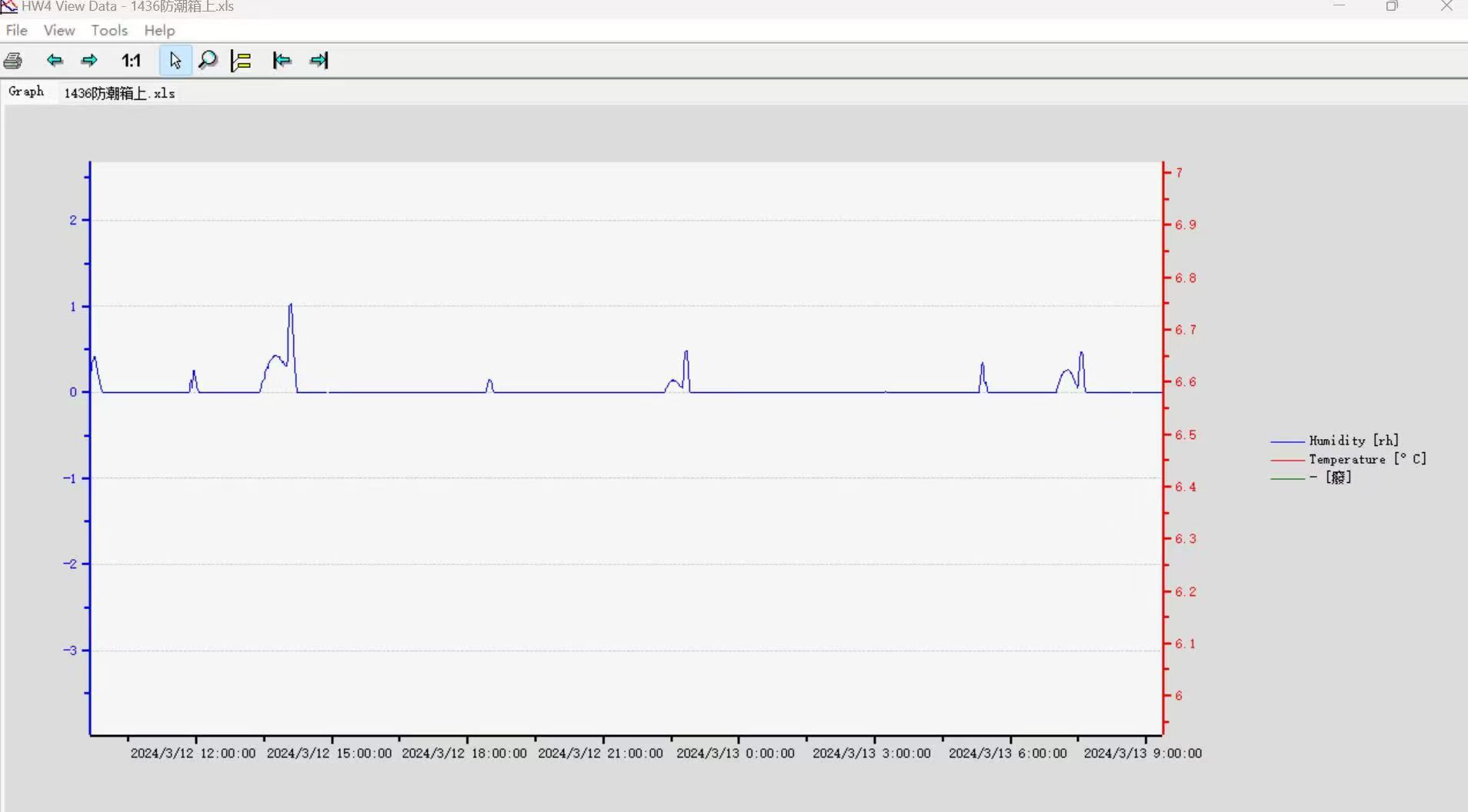

Ilgalaikis saugojimas neatidarius durelių:

Drėgmės matavimas realiuoju laiku prieš išsiunčiant

Naudojame didelio tikslumo Rotronics higrometrą, kad iš naujo išmatuotume žemiau 1% RH sausos spintos prieš išsiunčiant ir išduodame kalibravimo sertifikatą, kruopščiai deriname kiekvieną spintelę ir užtikriname, kad viskas gerai veiktų po to, kai jos patenka į kliento rankas, tai taip pat yra atsakomybė, Symor nerimauja dėl kokybės kontrolės ir klientų atsiliepimai, tai kartojasi dėl mūsų užsakymo priežasčių, kodėl mes atliekame spinteles.

Skirtumas tarp sausų spintų ir azoto spintų:

▸Drėgmę išdžiovinti džiovinimo spintose naudojami sausieji įrenginiai, be eksploatacinių medžiagų, nekeičiamų, jos sugeria drėgmę ir automatiškai ją išleidžia į išorę.

▸Azoto spintose naudojamas azoto prapūtimas, kad būtų pasiektas mažas drėgnumas ir mažas deguonies kiekis, N2 dujos yra sunaudojamos.

Komponentai, kuriems reikalingos <1 % RH sausos spintos:

▸IC, BGA, QFP ir visi SMD komponentai su MSL 5/6

▸ Plikos PCB (apsaugo nuo oksidacijos ir drėgmės sugėrimo)

▸3D spausdintuvo metalo milteliai (higroskopiniai ir reaktyvūs)

Pramonės standartų laikymasis

Žemiau 1 % RH sausos spintos yra suprojektuotos taip, kad atitiktų arba viršytų:

IPC/JEDEC J-STD-033             MSD tvarkymas, pakavimas ir saugojimas

IPC-1601                                  PCB saugojimas ir tvarkymas

IEC 61340-5-1                          ESD valdymas (ESD saugūs modeliai)

Kas perka iš mūsų?

„Symor“ parduoda mažai drėgmės valdomas spinteles visame pasaulyje žinomiems puslaidininkių ir elektronikos gamintojams, tokiems kaip „Micron“, „ST electronics“, „Phoenix Semiconductor“, „REC Solar“, „Wistron“, „Foxconn“ ir universitetams, tokiems kaip Stanfordas, Ilinojus, ETH Ciuricho........ mūsų sausos spintos padeda klientams:

▸Spręskite pagrindinius skausmo taškus: visiškai išspręskite MSD (drėgmei jautraus įrenginio) valdymo iššūkius

▸Sumažinkite išlaidas ir pagerinkite surinkimo efektyvumą: atnešė didelę investicijų grąžą (IG)

▸Išskirtinis gaminio našumas: stabili ir patikima drėgmės valdymo technologija

Norėdami gauti daugiau informacijos apie žemesnio nei 1 % santykinio drėgnumo sausas spinteles, apsilankykite mūsų svetainėjewww.climatestsymor.com, arba atsiųskite el. laišką adresu sales@climatestsymor.com. Atsakysime jums kuo greičiau ir sveikinsime galimą bendradarbiavimą.
