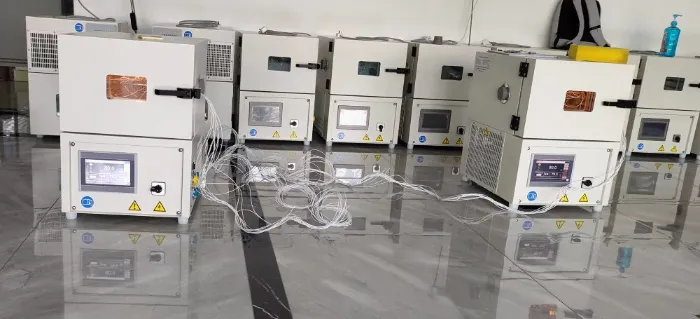

TheMini temperatūros bandymo kameraiš nišinio instrumento tapo esminiu įrankiu. Skirtingai nei dideliuose kambariuose ar dideliuose ant grindų pastatomuose įrenginiuose, mažos temperatūros kameros užtikrina tikslų šilumos valdymą kompaktiškoje vietoje, todėl inžinieriai gali atlikti aplinkos poveikio patikrinimą tiesiai ant savo darbo stalo.
Pagrindinis pranašumas yra paprastas: mažesnė šiluminė masė reiškia greitesnį atsako laiką. Mini temperatūros bandymo kamera gali nustatyti temperatūrą per kelias minutes, o ne valandas, žymiai pagreitindama produkto kūrimo ciklus ir sumažindama energijos sąnaudas iki 70 %, palyginti su standartinio dydžio aplinkos kameromis. Šiame vadove pateikiamas išsamus elektroninių, baterijų technologijų, medžiagų mokslo ir tyrimų laboratorijų realaus pasaulio taikomųjų programų tyrimas.
Elektronikos ir puslaidininkių testavimas Plačiausiai taikomas aMini temperatūros bandymo kamerayra elektronikos kūrimo srityje. Puslaidininkių paketai, jutikliai, generatoriai, baterijos ir jungtys turi nuo temperatūros priklausančias charakteristikas, kurias reikia apibūdinti prieš integruojant sistemą. Inžinieriai naudoja mini kameras, kad įvertintų parametrinį poslinkį, nuotėkio sroves ir šalto paleidimo elgesį kontroliuojamomis šiluminėmis sąlygomis.
Įprasti išbandyti komponentai yra šie:
•Mobilieji ir telefonai
•Integrinės grandinės (IC) ir mikrovaldikliai
• MEMS jutikliai (akcelerometrai, slėgio jutikliai, giroskopai)
•Krištoliniai osciliatoriai ir dažnių atskaitos
• Maitinimo MOSFET ir IGBT moduliai
•Jungtys ir spausdintinės plokštės mazgai
Maža mini kameros šiluminė inercija leidžia atlikti laipsniškus įtempių eksperimentus ir smulkiagrūdį našumo ir temperatūros atvaizdavimą. Pavyzdžiui, inžinierius gali užprogramuoti ciklą nuo -40°C iki +125°C 5°C žingsniais, kiekviename žingsnyje palaikydamas 10 minučių, matuodamas pagrindinius parametrus. Toks granuliuotumo lygis nepraktiškas didesnėse kamerose dėl ilgesnio stabilizavimo laiko.
SymorMini temperatūros bandymo kamerosdabar tarnauja fotonikos pramonei, kuri yra specialiai sukurta vaizdo jutikliams, fotodetektoriams, lazeriniams šaltiniams ir kitiems fotonikos komponentams. Šie prietaisai dažnai yra jautrūs ekstremalioms temperatūroms ir gradientams kūrimo ir apibūdinimo metu.
Inžinieriai, dirbantys su optiniais komponentais, dažnai susiduria su ribota prieiga prie bendrų šiluminių kamerų. Didelės sistemos yra brangios ir dažnai per daug rezervuotos, todėl susidaro kliūčių darbo eigai. Mažoji temperatūros bandymo kamera padeda tai išspręsti suteikdama specialią, kartojamą šiluminę aplinką ant kiekvieno inžinieriaus stendo.
Akumuliatorių bandymų pramonė mini kameras naudoja kaip standartinę įrangą.Symor, pagrindinis mažos temperatūros bandymo kameros tiekėjas, siūlo TGDW-12 mini pastovios temperatūros kamerą, specialiai skirtą monetų elementų ir mažų maišelių ląstelių testavimui. Šiame įrenginyje, kurio vidinis tūris yra 12 litrų, telpa iki 16 monetų elementų.
Aplinkos modeliavimas kokybės kontrolei Kokybės užtikrinimo laboratorijoms maža temperatūros bandymo kamera suteikia galimybę atlikti kondensacijos ir drėgmės užšalimo bandymus pagal tarptautinius standartus. Šie bandymai imituoja lauko kondensaciją ir įvertina medžiagos atsparumą vandens garų difuzijai.
Produktai, dažniausiai patvirtinami šiuo metodu, yra šie:
•Lauko elektroniniai korpusai
•Automobilių išorės komponentai
•Architektūrinės dangos ir sandarikliai
• Jautrių prekių pakavimo medžiagos
Naudojamos kalibravimo ir metrologijos laboratorijosmini temperatūros bandymo kamerosprietaisų ir jutiklių temperatūros priklausomybės testavimui. Etaloniniai zondai kondicionuojami esant fiksuotai temperatūrai, o matavimai atliekami per išorinius įvadus. Ši programa pasižymi valdymo stabilumu ir mažais erdviniais gradientais, kuriuos lengva pasiekti mažame korpuse.
Mini temperatūros bandymo kamera iš vietos taupančios alternatyvos tapo pagrindiniu aplinkos modeliavimo įrankiu. Jo taikymas apima beveik visas pramonės šakas, kurioms reikalingas šiluminis mažų komponentų patvirtinimas: nuo puslaidininkių gamyklų iki baterijų laboratorijų, nuo medicinos prietaisų gamintojų iki universitetinių tyrimų programų.
Renkantis mini kamerą pirmiausia turėtų būti taikomi reikalavimai, o paskui fiziniai apribojimai. Pirmenybę teikite temperatūros diapazonui, rampos greičiui ir vienodumui, o ne fiziniam dydžiui. Kamera, kuri negali pasiekti reikiamų kraštutinumų, yra nenaudinga, nepaisant to, kiek mažai vietos ji užima.
Inžinieriams ir laboratorijų vadovams žinia aiški: laikas, kai reikia laukti, kol bus galima patekti į ant grindų stovinčią kamerą, baigėsi. DedikuotasMini temperatūros bandymo kameraant kiekvieno stendo pagreitina plėtrą, pagerina duomenų kokybę ir galiausiai pateikia rinkai patikimesnius produktus.
