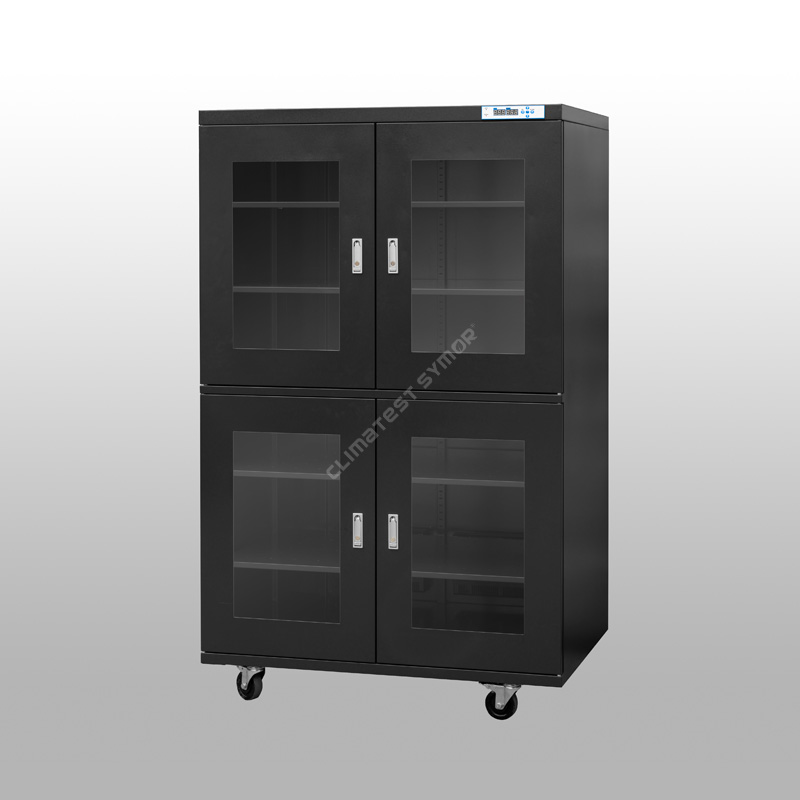

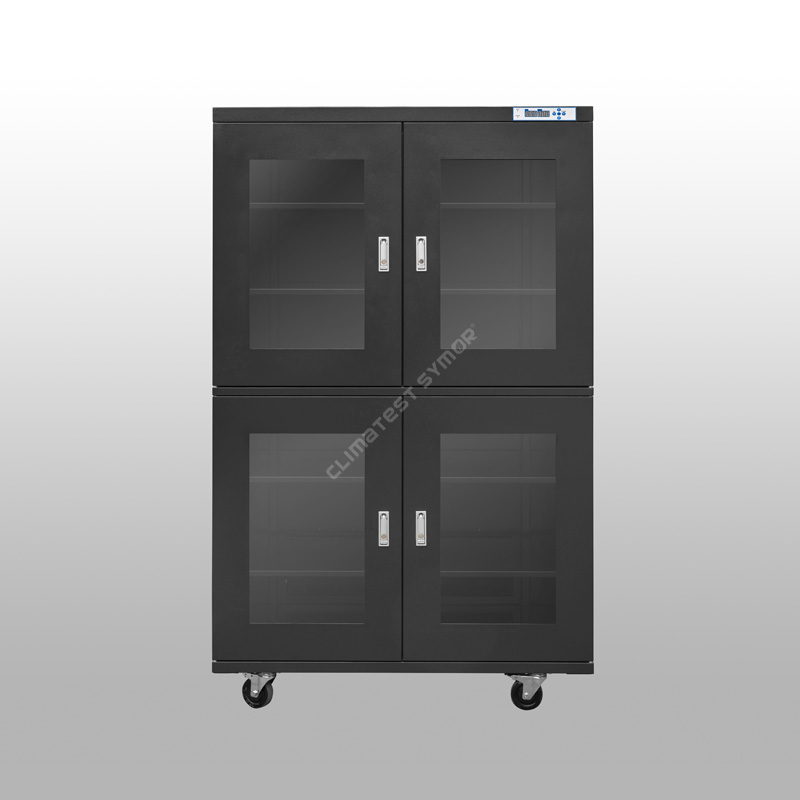

Mažos drėgmės kontrolės sausos spintos

Aprašymas

<1 % RH Žemo drėgnumo kontrolės sausos spintos pirmiausia skirtos elektroniniams komponentams, klasifikuojamiems pagal didelio jautrumo drėgmei lygius (MSL), ypač 4, 5, 5a ir 6 lygius. Šios itin žemo drėgnumo laikymo spintos gali nuolat palaikyti <1 % RH laikymo aplinką, todėl atitinka tarptautinį pramonės standartą J-STD-0EC3.

 Mažos drėgmės kontrolės sausos spintos: specifikacija

Mažos drėgmės kontrolės sausos spintos: Funkcija

▸Santykinis oro drėgnumas: <1 %RH, tai itin žemo drėgnumo saugojimo sprendimas 4, 5, 5a ir 6 MSL.

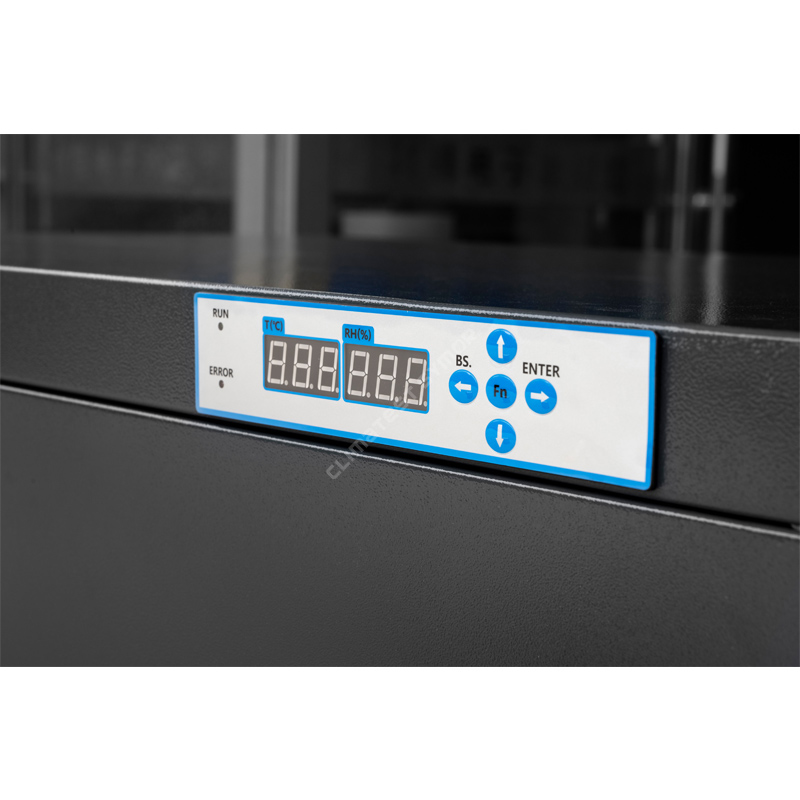

▸Skaitmeninis ekranas: Mikrokompiuteriu valdomas LED HD ekranas, patogus RH nustatymas, stebėjimas realiuoju laiku.

▸Saugus nuo ESD: paviršiaus antistatinis atsparumas 10⁵–10⁹ Ω.

▸Reguliuojamos lentynos: reguliuojamas aukštis, tinka įvairaus dydžio komponentams.

▸Atminties funkcija: Nereikia iš naujo nustatyti nutrūkus maitinimui.

▸Efektyvus energijos suvartojimas: taupo energiją, išlaikant labai efektyvią drėgmės kontrolę.

Kaip sausinti drėgmę?

Drėgmės pašalinimo principas <1 %RH žemo drėgnumo kontrolės sausose spintose yra „fizinė adsorbcija per molekulinius sietus + ciklinė regeneracija“ (patikimiausias metodas).

Adsorbcijos procesas: Molekuliniai sietai naudojami kaip adsorbuojanti medžiaga spintelėje; šiuose sietuose yra didžiulis nanoskalės mikroporų tinklas, kuris adsorbuoja vandens molekules iš oro – panašiai kaip kempinė, sugerianti vandenį. Ventiliatorius įtraukia drėgną orą į sausus įrenginius, kur vandens molekulės fiziškai adsorbuojasi, o išdžiovintas oras vėliau grąžinamas į spintos vidų.

RegeneracijaProcesas:Kai molekulinis sietas pasiekia adsorbcijos prisotinimą, sistema automatiškai pradeda švelniai kaitinti žemoje temperatūroje, kad adsorbuotos vandens molekulės virstų vandens garais, kurie vėliau pašalinami iš spintos; molekulinis sietas taip atkuria jo gebėjimą sugerti drėgmę.

<1%RH Žemo drėgnumo valdymo sausose spintose įdiegtos pažangios technologijos, įskaitant iš Šveicarijos importuotus santykinės drėgmės (RH) ir temperatūros jutiklius, siekiant užtikrinti tikslų vidinės aplinkos valdymą ir stebėjimą, drėgmės jutiklio tikslumas yra +/-2% RH. Išlaikant stabilią, mažai drėgną aplinką, sausos spintelės efektyviai apsaugo jautrius daiktus nuo žalingo drėgmės poveikio, pavyzdžiui, korozijos, pelėsio ir skilimo.

Mažos drėgmės kontrolės sausos spintos SMT komplekte

SMT (paviršiaus montavimo technologijos) pramonėje pagrindinis <1 % RH sausų spintų pritaikymas yra specializuotas drėgmei jautrių prietaisų (MSD) valdymas ir kontrolė, užtikrinant, kad jie išliktų visiškai sausi prieš lituojant iš naujo, taip užkertant kelią komponentų pažeidimams, kuriuos sukelia „spragėsių efektas“.

Grindų eksploatavimo laikas reiškia maksimalų leistiną laiką, kurį MSD (drėgmei jautrus įrenginys) gali likti standartinėje gamyklos aplinkoje (≤30°C / 60 % RH), išėmus jį iš drėgmės barjero vakuuminio maišelio, tačiau išlikti saugus dėti ir lituoti.

Naudojimo būdas: išėmus MSL 4–6 lygio komponentus iš vakuuminių maišelių, jei montavimo ir litavimo procesas nebaigiamas per nurodytą grindų naudojimo laiką, juos reikia nedelsiant sudėti į <1 % RH sausą laikymo spintą. Šioje itin žemoje drėgmės aplinkoje, <1 % santykinio drėgnumo, komponentų drėgmės sugėrimo procesas efektyviai „pristabdomas“, o likęs grindų eksploatavimo laikas nustoja sunaudoti, o sausa spinta nevykdo išankstinio kepimo, kurią galima tiesiogiai įkelti į liniją, kad būtų galima naudoti, taip žymiai padidinant gamybos efektyvumą.

Realaus laiko drėgmės profilis(Aplinkos drėgmė 60 % RH, be apkrovos):

Kiekvieną kartą atidarykite dureles 30 sekundžių, tada uždarykite:

Ilgalaikis saugojimas neatidarius durelių:

Drėgmės matavimas realiuoju laiku prieš išsiunčiant

Naudojame didelio tikslumo Rotronics higrometrą, kad iš naujo išmatuotume <1% RH sausą spintą prieš išsiunčiant ir išduodame kalibravimo sertifikatą, kruopščiai deriname kiekvieną spintelę ir užtikriname, kad viskas gerai veiktų po to, kai jos patenka į kliento rankas, tai taip pat yra atsakomybė, Symor nerimauja dėl kokybės kontrolės ir klientų atsiliepimai dėl mūsų sausų spintelių kartojasi, manome, kad tai yra pagrindinė priežastis, kodėl daugelis klientų pateikia mūsų sausas spintas.

Skirtumas tarp žemos drėgmės sausų spintų ir azoto spintų:

▸ Mažos drėgmės džiovinimo spintelės naudoja sausus įrenginius, kad pašalintų drėgmę, nėra eksploatacinių medžiagų, nekeičiamų, jos sugeria drėgmę ir automatiškai ją išleidžia į išorę.

▸Azoto valymo spintos naudoja azoto dujas, kad pasiektų mažai drėgmės ir mažo deguonies lygio saugyklą, N2 dujos yra sunaudojamos.

<1%RH Mažos drėgmės kontrolės sausos spintos: Naudojimas

▸Puslaidininkių ir elektronikos gamyba:

. Plokštės / lustai / BGA / PCB: drėgmei jautriems komponentams, kurių drėgmės jautrumo lygis (MSL) svyruoja nuo 2a iki 5a, apsaugo nuo „spragėsių efekto“ (vidinio įtrūkimo), kurį sukelia greitas vidinės drėgmės išgaravimas litavimo metu.

. Fotorezistai / fliusai: apsaugo nuo veikimo pablogėjimo, atsirandančio dėl drėgmės sugėrimo.

▸ Tikslioji optika ir prietaisai

. Didelio tikslumo lęšiai / padengta optika / pluošto galai

Norėdami gauti daugiau informacijos apie mažiau nei 1 % RH žemo drėgnumo kontrolės sausąsias spinteles, apsilankykite mūsų svetainėje www.climatestsymor.com arba atsiųskite el. laišką adresu sales@climatestsymor.com. Atsakysime jums kuo greičiau ir sveikinsime galimą bendradarbiavimą.
