Tyrimų laboratorijoms, kokybės kontrolės skyriams ir MTEP inžinierių komandomsStalviršio temperatūros bandymo kamerayra pagrindinė apsauga nuo gaminio gedimo. Skirtingai nuo įėjimo bandymo kamerų, staliniai įrenginiai pasižymi kompaktiškumu. Nesvarbu, ar bandote elektroninius komponentus, PCB plokštes, akumuliatorių elementus ar mobiliuosius telefonus, norint generuoti pakartojamus ir įtikinamus duomenis, labai svarbu suprasti technines specifikacijas.
Šiame vadove pateikiama išsami ir išsami specifikacijų, eksploatacinių charakteristikų ir pirkimo gairių analizė.
Vertinant aStalviršio temperatūros bandymo kamera, pirkėjai dažnai orientuojasi tik į minimalias ir maksimalias temperatūros ribas. Siekdami padėti jūsų pasirinkimo procese, sudarėme standartines didelio našumo, programuojamos temperatūros bandymo kameros specifikacijas. Toliau pateikti duomenys atspindi pramonės etaloną 22–36 litrų talpos vienetams – geriausia vieta laboratoriniams stalviršiams.
| Parametras | Standartinė specifikacija | Techninė įžvalga |
| Vidinis tūris | 12L / 22L / 36L (pasirenkama) | 12L idealiai tinka PCB testavimui; 22L ir 36L talpos baterijos arba didesni mazgai. |
| Vidiniai matmenys (PxPxA) | 310 × 230 × 200 mm (12 l) iki 400 × 300 × 300 mm (36 l) | Užtikrinkite lentynų apkrovą ir oro cirkuliacijos tarpą. Nepakuokite mėginių, viršijančių 3/2 vidinio tūrio. |

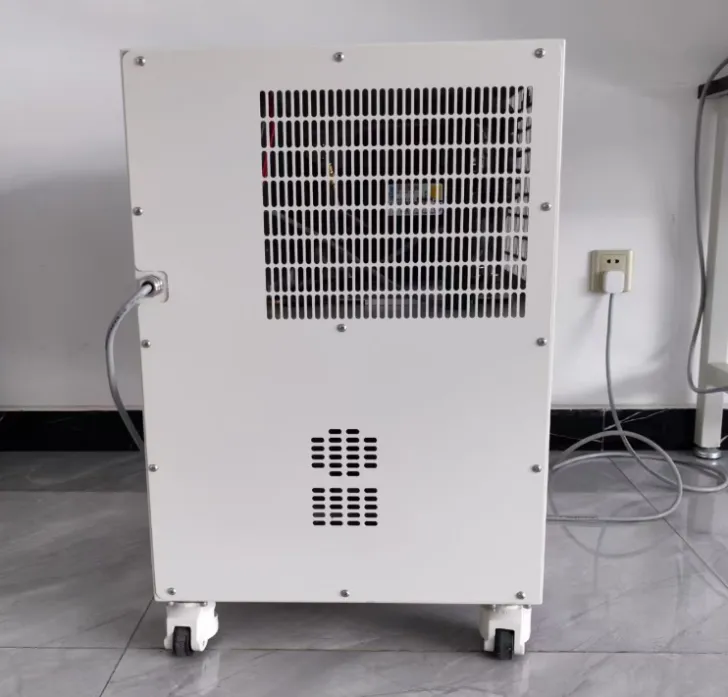

| Išoriniai matmenys (PxPxA) | 500 × 540 × 650 mm (12 l) iki 640 × 730 × 920 mm (36 l) | Reikia 30 cm tarpo šonuose ventiliacijai |
| Grynasis svoris | nuo 60 kg iki 90 kg | Labai svarbu vertinant ant stalo. Įsitikinkite, kad jūsų darbastalis atlaiko statinę apkrovą ir dinaminę vibraciją. |
| Interjero Medžiaga | SUS304 nerūdijantis plienas (šlifuotas / veidrodinis) | Užtikrina atsparumą rūdijimui ir didelį atspindį tolygiai paskirsto temperatūrą. |
Tai yra temperatūros bandymo kameros šerdis. Skaičiai duomenų lape turi atitikti realaus pasaulio fiziką. Atkreipkite dėmesį į „be apkrovos“ ir „pakrautos“ sąlygas.
| Parametras | Standartinė specifikacija | Techninė įžvalga |
| Temperatūros diapazonas | -40°C iki +130°C (išplėstinės parinktys: -20°C iki +130°C) | -40°C pakanka daugumai komercinių elektronikos prietaisų. |
| Temperatūros svyravimai | ± 0,5 °C | Reiškia trumpalaikį stabilumą viename valdymo taške. Būtina atlikti statinio poveikio bandymus. |
| Temperatūros vienodumas | <2,0 °C | Matuoja temperatūros pokytį 9 taškuose tuščioje darbo vietoje. |
Patikimumą daugiausia lemia „auksinis trikampis“: kompresorius, valdiklis ir oro srautas.
| Parametras | Standartinė specifikacija | Techninė įžvalga |
| Aušinimo greitis | nuo 1,0 °C / min iki 3,0 °C / min (+85 °C iki -40 °C) | Vidutinė norma, be apkrovos |
| Šildymo norma | nuo 3,0 °C / min iki 5,0 °C / min (-40 °C iki +85 °C) | Nichromo šildytuvai užtikrina sausą, reaguojančią šilumą. Greitesnis jūsų DUT izoliacijos testavimas nepalankiausiomis sąlygomis. |
| Kompresorius | Hermetiškas arba Rotary (pranc. Tecumseh / Copeland) | Hermetic yra tylesnis naudoti laboratorijoje; Rotary yra patvaresnis pramoniniams ciklams. |
| Šaldymo agentas | R449A, R448A (žemas GWP), R404A | ES F-dujų reglamentai laipsniškai panaikina didelio GWP dujas. Užtikrinkite vietinių aplinkosaugos įstatymų laikymąsi. |
| Oro cirkuliacija | Išcentrinis Sirocco ventiliatorius | Sukuria priverstinės oro konvekcijos lauką. |
SymorAnt stalo montuojami temperatūros bandymo kameros įrenginiai iš paprastų termostatų tapo sudėtingomis duomenų rinkimo platformomis.
Valdiklis yra operacijos smegenys.
Programuojamas valdiklis

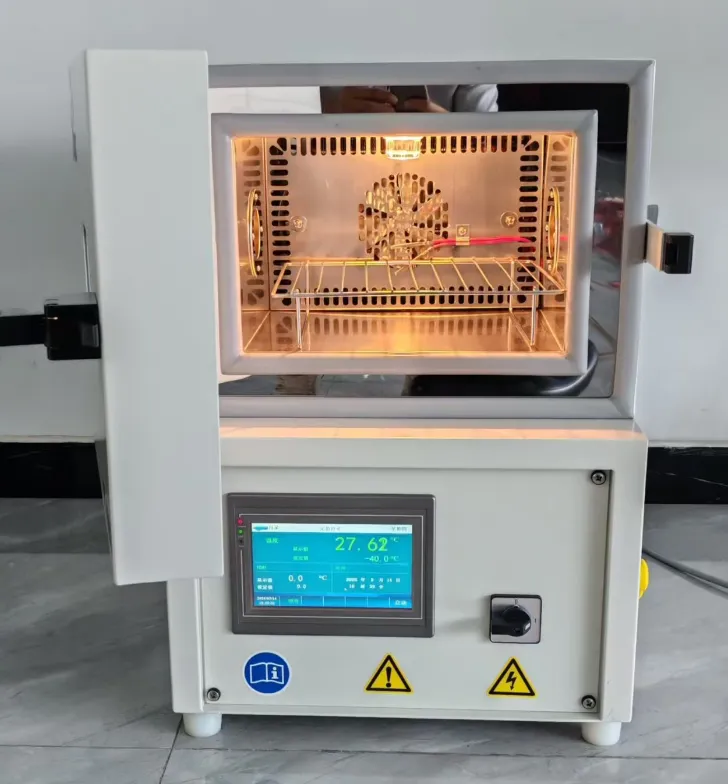

Stalinės temperatūros bandymo kamerosnaudokite 7 colių programuojamą LCD jutiklinio ekrano valdiklį.
Programos talpa: mažiausiai 120 segmentų su 999 kartojimo ciklais.
Ryšys: standartinis RS-232, RS-485 ir Ethernet (RJ-45) ryšys.
Istorijos duomenų eksportavimas: atsisiųskite USB atmintinių palaikymą. Duomenys turėtų būti eksportuojami tiesiai į „Excel“ (.csv arba .xls) be patentuoto formatavimo.
Nepriklausoma apsauga nuo perkaitimo: atskiras mechaninis ribotuvas, kuris nutraukia šildytuvo maitinimą, jei sugenda pagrindinis valdiklis.
Šaldymo perkrova: aukšto slėgio jungikliai ir šiluminės relės, apsaugančios kompresorių.
Kabelių prievadai: standartinė Φ 50 mm kabelio anga (su silikoniniu kištuku) šone leidžia prijungti maitinimą prie bandomojo pavyzdžio (tiesioginės apkrovos stebėjimas).
Taip, galite išbandyti energiją naudojančius gaminius, bet turite atsižvelgti į „šilumos apkrovą“.
Kai jūsų gaminys įjungiamas kameros viduje, jis išsklaido energiją šilumos pavidalu. Tai prideda papildomo „darbo“ kameros šaldymo sistemai, ypač jei bandote palaikyti labai žemą temperatūrą (pvz., -40°C).
Čia yra profesionalus požiūris:
1. Apskaičiuokite apkrovą: nustatykite bandomojo įrenginio galingumą (DUT). Bendra taisyklė yra ta, kad kiekvienam 100 vatų DUT šilumos į sistemą pridedama 1 °C šilumos apkrova.
2. Sumažinimo kreivės: Dauguma gamintojų pateikia "Live Load Capacity" diagramą. Pavyzdžiui, esant +23 °C, kamera gali atlaikyti 1000 W, bet esant -40 °C galia sumažėja iki 250 W.
3. Prijungimas: Visada naudokite tam skirtą šoninio kabelio prievadą (Φ 50 mm), kad prijungtumėte maitinimo laidus į DUT. Niekada nespauskite laidų į durelių sandariklį, nes tai pažeidžia sandarumą ir sukelia stiprų apledėjimą.
Temperatūros vienodumo specifikacijos (pvz., ±1,0 °C) paprastai matuojamos „be apkrovos“ sąlygomis. Įdėjus mėginius į vidų, jie veikia kaip šilumos barjerai. Oras turi tekėti aplink mėginius, kad juos šildytų arba vėsintų. Jei užpildysite kamerą daugiau nei 30–40% viso jos tūrio, užblokuosite oro srautą iš išcentrinio ventiliatoriaus.
Sprendimas: aplink ventiliatoriaus įleidimo angą (dažniausiai viršuje arba gale) palikite bent 10 cm tarpą. Norėdami užtikrinti vertikalų oro srautą, naudokite perforuotas lentynas.
Šilumos šalinimo efektas: jei jūsų mėginiai pagaminti iš storo metalo (aliuminio arba plieno), jie turi didelę šiluminę masę. Jie įkais ir atvės lėčiau nei oras, sukurdami laikiną nukrypimą (vėlavimą). Valdiklis tai ištaisys per „mirkymo“ (sulaikymo) laiką.
Savo kamerą turėtumėte kalibruoti bent kartą per 12 mėnesių arba vadovaudamiesi ASTM E220 / ISO 17025 standartais. Kalibravimas yra nediskutuotinas, jei tikrinate FDA (medicinos prietaisų), FAA (aviacijos) arba automobilių (IATF 16949) atitiktį.
Procesas: Sertifikuotas technikas įdeda „Duomenų registratorių“ su 9–15 termoporų konkrečiose tuščios darbo vietos vietose (kampuose ir centre).
Kas matuojama: jie tikrina vienodumą (skirtumą tarp karščiausio ir šalčiausio taško), svyravimą (stabilumą laikui bėgant) ir tikslumą (kiek panašus rodmuo yra NIST atsekamo standarto).
Vidiniai patikrinimai: atlikite kasdienę „dviejų taškų patikrą“ naudodami ledo vonią (0 °C) ir verdantį vandenį (100 °C) su rankiniu etaloniniu zondu, kad įsitikintumėte, jog kamera nenukrypo tarp metinių sertifikatų.
