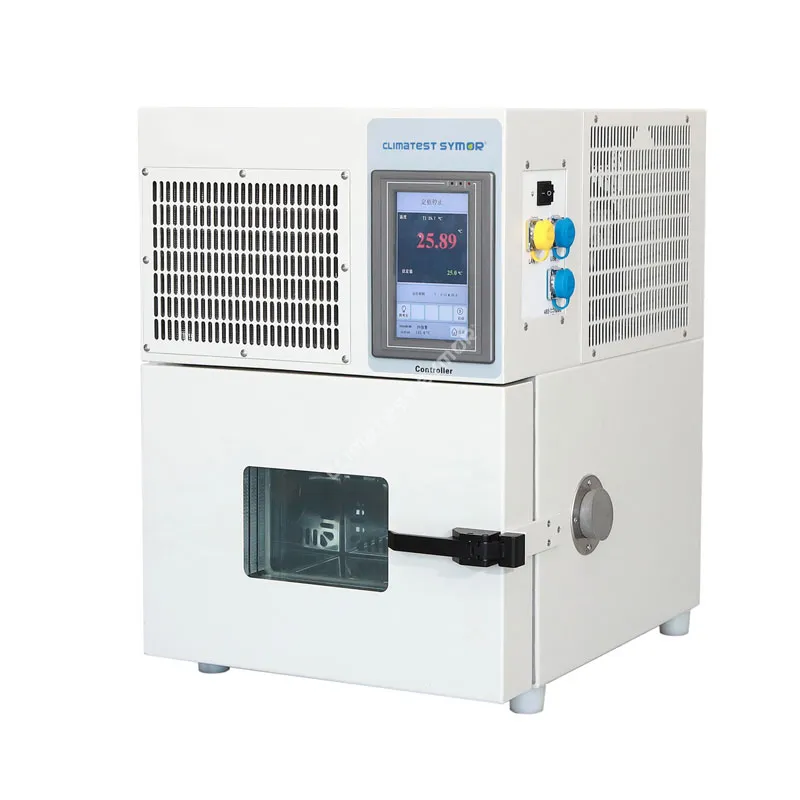

A Maža temperatūros bandymo kameraužtikrina lygiai tokias pačias šiluminės įtampos tikrinimo galimybes, kaip ir ant grindų stovinčios temperatūros kameros, tačiau jos telpa ant stalo ar perpildytoje laboratorijoje.
Iššūkis yra tas, kad „mažas“ nereiškia „silpnesnis“. Kompaktiškose mini temperatūros bandymo kamerose pasiekiamas temperatūros pakilimas nuo 3°C iki 5°C per minutę, sunaudojant mažiau nei 1,5 kW galios. Šiame vadove pateikiamas išsamus techninis mažos temperatūros bandymo kameros specifikacijų suskirstymas, įskaitant našumo lenteles, mechaninę struktūrą ir praktinius naudojimo patarimus.
Pagrindinės techninės mažos temperatūros bandymo kameros specifikacijos Vertinant aMaža temperatūros bandymo kamera, negalite pasikliauti rinkodaros šūkiais. Profesionalūs klientai prašo duomenų. Žemiau pateikiamos standartinės specifikacijos aukštos kokybės kompaktiškoms temperatūros bandymo kameroms, kurių vidinis tūris yra nuo 12 litrų iki 36 litrų – dažniausiai naudojami komponentų lygio bandymų dydžiai.
| Parametras | Standartinis diapazonas | Inžinerinė pastaba |
| Vidinis tūris | 12L / 22L / 36L | 12L tinka vieno PCB arba akumuliatoriaus elementų testavimui. 36L talpa vienu metu talpina iki 3 automobilių jutiklių. |
| Vidiniai matmenys (P x G x A) | 310 × 230 × 200 mm (12 l) iki 400 × 300 × 300 mm (36 l) | Įsitikinkite, kad bandomasis įrenginys (DUT) neužima daugiau nei 2/3 vidinio ploto, kad būtų išlaikytas oro srautas. |
| Išoriniai matmenys (P x G x A) | 500 × 540 × 650 mm (12 l) iki 640 × 730 × 920 mm (36 l) | Dauguma įrenginių yra suprojektuoti taip, kad tilptų laboratoriniuose stenduose. |
| Grynasis svoris | nuo 60 kg iki 90 kg | Patikrinkite savo darbo stalo apkrovos įvertinimą. |
| Vidaus statyba | SUS 304 nerūdijantis plienas | Užtikrina atsparumą oksidacijai ir leidžia lengvai valyti |
| Išorinė konstrukcija | Milteliniu būdu dengtas šaltai valcuotas plienas | Atsparus rūdims, stabili savybė |
Šios lentelės specifikacijos nustato, ar jūsų mažos temperatūros bandymo kamera atitinka tarptautinius bandymo standartus, tokius kaip IEC 60068-2-1 (šaltas) ir IEC 60068-2-2 (sausas karštis).
| Parametras | Vertė (standartinis modelis) | Kritinė įžvalga |
| Temperatūros diapazonas | -40°C iki +130°C | -40°C apima 95% komercinės elektronikos bandymų. |
| Temperatūros svyravimai | ± 0,5°C | Matuoja trumpalaikį stabilumą viename jutiklio taške. |
| Temperatūros vienodumas | <2,0°C (@9 taškai) | Nėra apkrovos |
| Šildymo norma | 2,0-3,0°C/min vidurkis | Nuo -40°C iki +85°C |
| Aušinimo greitis | 1,0-2,0°C/min vidurkis | Nuo +85°C iki -40°C. Apribotas kompresoriaus poslinkiu esant žemai temperatūrai. |
| Temperatūros raiška | 0,1°C | Didelė skiriamoji geba yra būtina MEMS jutiklių ir osciliatorių stabilumo bandymams. |
A Maža temperatūros bandymo kamerapaprastai yra integruota į esamą darbo eigą, duomenų sistemas ir fizinę aplinką.
Oro cirkuliacijos sistema

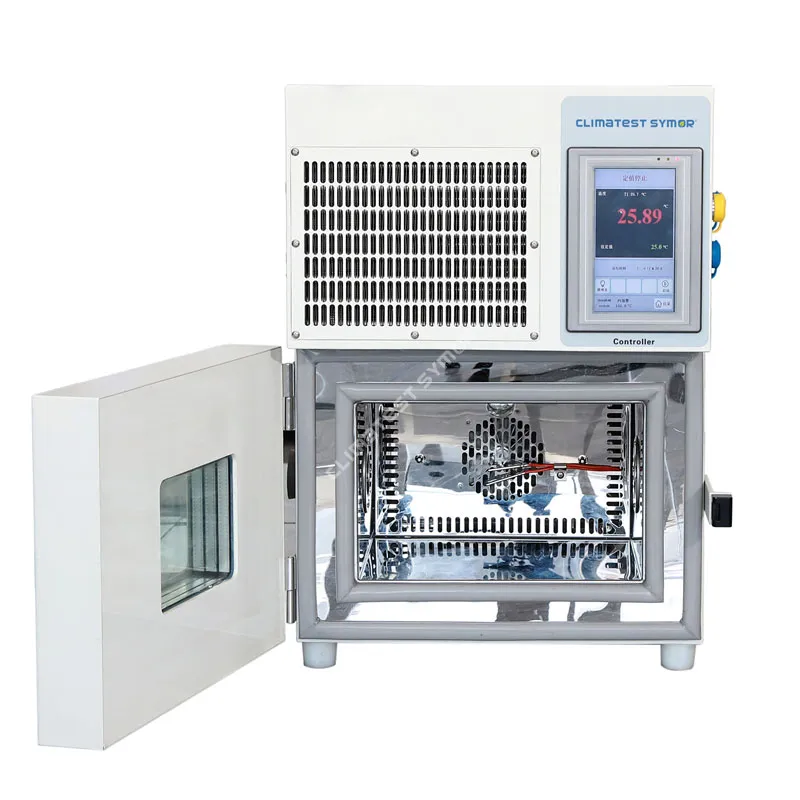

Visose šiuolaikinėse kompaktiškose kamerose naudojama priverstinės oro konvekcijos konstrukcija. Išcentrinis ventiliatorius, sumontuotas ant galinės sienelės, siurbia orą per šildytuvą ir garintuvo ritę, o tada paskirsto jį vertikaliai per perforuotus šoninius kanalus. Oro greitis turi būti nuo 1,5 m/s iki 3,0 m/s. Didesni greičiai pagerina vienodumą, bet gali atvėsinti mažus, lengvus mėginius greičiau nei užprogramuotas rampos greitis.
Kabelio prievadas ir priedai
kasMaža temperatūros bandymo kameraturi turėti šoninę prieigos prievadą. Standartinis skersmuo yra 50 mm (2 coliai). Prievade yra silikoninės gumos kaištis, kuris palaiko kameros sandariklį ir leidžia laidams praeiti. Maitinamiems DUT naudokite tik kabelio prievadą – niekada neuždarykite durelių ant kabelių.

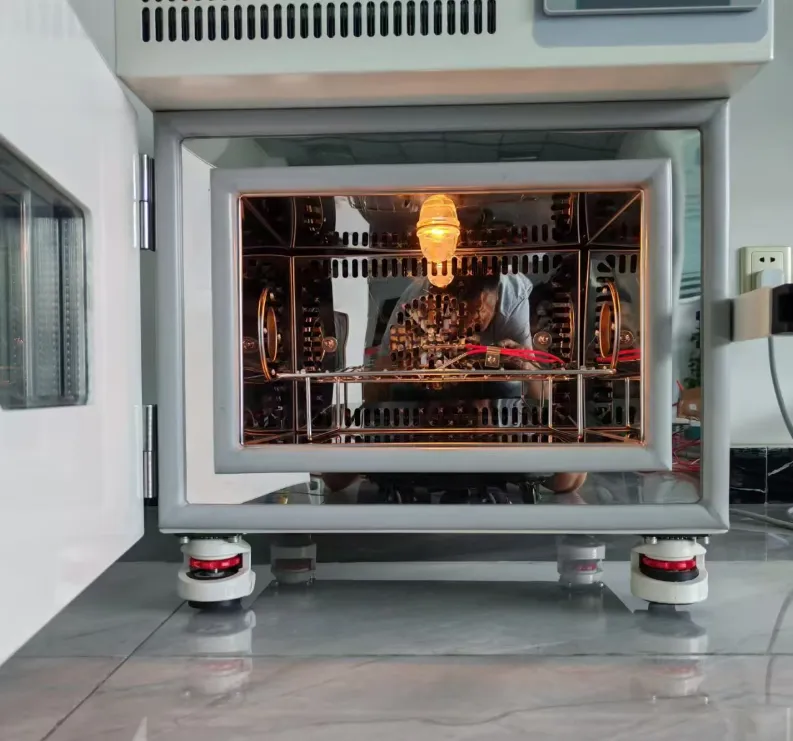

Lentynos ir krovinys
Standartinėje mini kameroje yra viena nerūdijančio plieno lentyna. Didžiausia lentynos apkrova paprastai svyruoja nuo 10 kg iki 20 kg, o apatinė lentyna skirta visai kameros talpai.
Šie trys klausimai atspindi dažniausiai pasitaikančias inžinerines ir eksploatacines problemas, kurias kelia laboratorijų vadovai, kokybės inžinieriai ir pirkimų specialistai, nustatydami mažą temperatūros tyrimo kamerą.
1: Kaip apskaičiuoti teisingą mažos temperatūros tyrimo kameros dydį savo tiriamiesiems mėginiams?
Turite užtikrinti, kad jūsų mėginys užimtų ne daugiau kaip du trečdalius vidinio tūrio ir kad nė vienas mėginys nebūtų 10 cm atstumu nuo bet kurios vidinės sienos.
Trečdalio taisyklė pagrįsta oro srauto dinamika. Pavyzdžiui, jei pasirinksite 36 l mažą temperatūros tyrimo kamerą, bendras mėginio tūris neturėtų viršyti 24 litrų. Štai žingsnis po žingsnio skaičiavimo metodas:
. Išmatuokite savo DUT matmenis centimetrais: ilgis x plotis x aukštis.
. Apskaičiuokite vieno mėginio tūrį litrais: (P x P x A) / 1000.
. Padauginkite iš mėginių skaičiaus, kad gautumėte bendrą mėginio tūrį.
Be to, palaikykite tarpą oro cirkuliacijai. Oro grąžinimo anga paprastai yra ant galinės sienelės. Užblokavus tai per aukštu mėginiu, sukels didelį temperatūros paklaidą. Kad rezultatai būtų patikimi, visada naudokite pateiktas perforuotas lentynas ir niekada nedėkite mėginių tiesiai ant kameros grindų.
2: Kaip atlikti temperatūros vienodumo testą (kartojimą) mažoje temperatūros bandymo kameroje?
Jums reikės sukalibruoto kelių kanalų duomenų kaupiklio su mažiausiai 9 PT100 jutikliais
Čia yra profesionalus metodas:
. 9 PT100 temperatūros jutiklis, sukalibruotas ±0,3°C tikslumu
. Duomenų kaupiklis su 50 ms iki 1 sekundės atrankos dažniu
. Kameros armatūra arba vielinė lentyna (ne metalinė, kad būtų išvengta šilumos laidumo)
Bandymo procedūra:
1. Įdėkite 9 jutiklius į tuščią kamerą šiose vietose:
. 8 kampai (kiekvienas 50 mm atstumu nuo sienos
. Geometrinis centras
2. Nustatykite kameroje tris jums reikalingas nustatytas vertes: -40°C, +25°C ir +85°C
3. Leiskite 30 minučių stabilizuotis (mirkymo laikas) prie kiekvienos nustatytos vertės.
4. Užregistruokite temperatūros duomenis 30 minučių prie kiekvienos nustatytos vertės.
5. Apskaičiuokite vienodumą: (aukščiausia temperatūra užfiksuota tarp 9 taškų) minus (žemiausia temperatūra užfiksuota tarp 9 taškų).
Tinkamumo kriterijai: Už aukštą kokybęMaža temperatūros bandymo kamera, vienodumas turi būti ≤2,0°C. Jei kameros vienodumas viršija 3,0°C, patikrinkite, ar neužsikimšo ventiliatorius, sugedo šildytuvas ar nėra mažai šaltnešio. Atlikite šį bandymą kasmet ir po bet kokio kameros perkėlimo.
