PCB laikymo spintelė suteikia itin žemos santykinės drėgmės laikymo aplinką elektronikos gamybai, kuri yra skirta drėgmei jautriems komponentams ir medžiagoms, įskaitant spausdintines plokštes (PCB), plokštes, nano pluoštus, kasetes, optinius pluoštus, integrinius grandynus, laboratorinius pavyzdžius, tvarkyti.
Modelis: TDA320F
Talpa: 320L
Drėgmė: 20% -60% RH reguliuojamas
Atkūrimo laikas: maks. 30 min po to, kai atidarytos durys, 30 sekundžių, tada uždarytos. (Aplinkos temperatūra 25 °C, 60 % RH)
Lentynos: 3vnt, reguliuojamo aukščio
Spalva: tamsiai mėlyna, saugi ESD
Vidinis matmenys: W898*D422*H848 MM
Išorinis matmuo: W900*D450*H1010 MM
apibūdinimas
Climatest Symor® PCB laikymo spinta yra drėgmei kontroliuojamos džiovinimo ir laikymo spintos, skirtos elektronikos gamybai, užtikrina tikslią drėgmės kontrolę su greitu sausinimu, įvairių drėgmei jautrių prietaisų laikymui žemoje drėgmei, sausa spinta naudojama ne tik saugiam ESD džiovinimo laikymui, bet ir greitam drėgmei. pašalinimas ir atsparus dulkėms.
Specifikacija
Režimas# su F: ESD funkcija, tamsiai mėlyna spalva.
Režimas# be F: Nėra ESD funkcijos, beveik balta spalva
Modelis |
Talpa |
Interjero matmenys (P × G × A, mm) |
Išorinis matmuo (P × G × A, mm) |
Vidutinė galia (W) |
Bendras svoris (KG) |
Maks. Krovinys / lentyna (KG) |
TDA98 |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA98F |
98L |
446*372*598 |
448*400*688 |
8 |
31 |
50 |
TDA160 |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA160F |
160L |
446*422*848 |
448*450*1010 |
10 |
43 |
50 |
TDA240 |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA240F |
240L |
596*372*1148 |
598*400*1310 |
10 |
57 |
50 |
TDA320 |
320 litrų |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA320F |
320 litrų |
898*422*848 |
900*450*1010 |
10 |
70 |
80 |
TDA435 |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA435F |
435L |
898*572*848 |
900*600*1010 |
10 |
82 |
80 |
TDA540 |
540 litrų |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA540F |
540 litrų |
596*682*1298 |
598*710*1465 |
10 |
95 |
80 |
TDA718 |
718 litrų |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA718F |
718 litrų |
596*682*1723 |
598*710*1910 |
15 |
105 |
80 |
TDA870 |
870 litrų |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA870F |
870 litrų |
898*572*1698 |
900*600*1890 |
15 |
130 |
100 |
TDA1436-4 |
1436 litrai |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-4 |
1436 litrai |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436-6 |
1436 litrai |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
TDA1436F-6 |
1436 litrai |
1198*682*1723 |
1200*710*1910 |
25 |
189 |
100 |
Funkcija
· Priima originalų Šveicarijos importuotą drėgmės ir temperatūros jutiklį.
-Tai užtikrina didelį naudojimo tikslumą, be to, PCB saugojimo spintelė turi atminties funkciją, todėl nutrūkus maitinimui nereikia iš naujo nustatyti.
· Pagaminta iš 1,2 mm storio cinkuoto plieno, su USA DuPont antistatiniu milteliniu purškimu.
-Tvirta konstrukcija, puiki apkrova, paviršiaus apdorojimas naudojant 18 miltelių purškimo procesų, statinio atsparumo vertė atitinka 106 -108Ω.

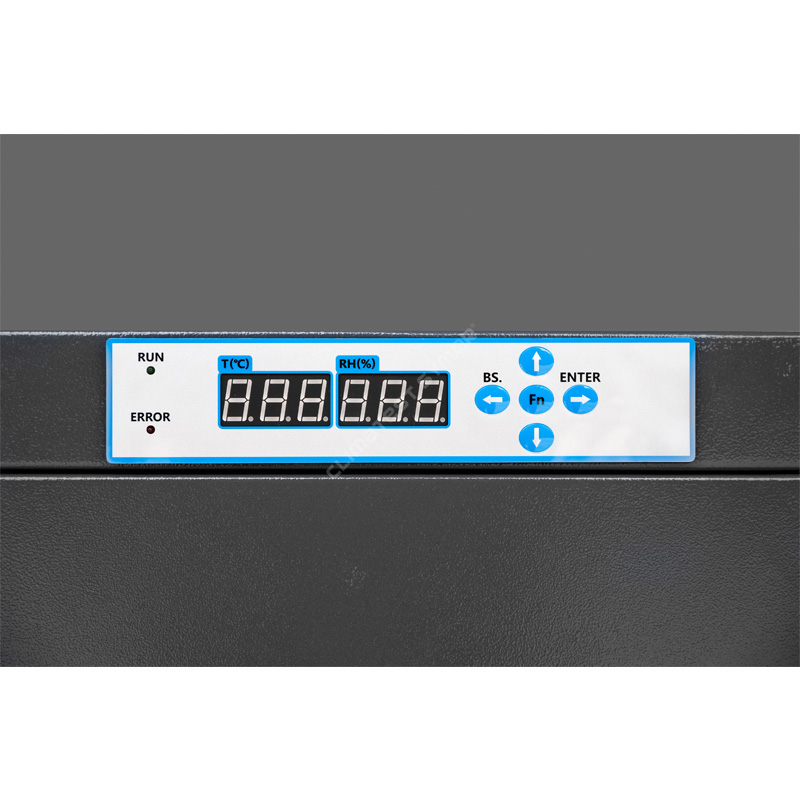

· Įrengtas per didelės drėgmės signalizacija + atidarytų durų signalizacija ir duomenų registravimo sistema.
- Kai salono drėgmė viršija nustatytą vertę arba atidaromos durys, iš karto pasigirs garsas ir šviesa, kad primintų operatoriui.
· Galingas sausas modulis, kurio numatoma eksploatavimo trukmė +15 metų.
- PCB laikymo spintelėje kaip sausiklis naudojamas daugiaakytas molekulinis sietas, jis gali būti automatiškai regeneruojamas, nereikia jokių eksploatacinių medžiagų ir nereikia keisti.
· Puikus sandarumas

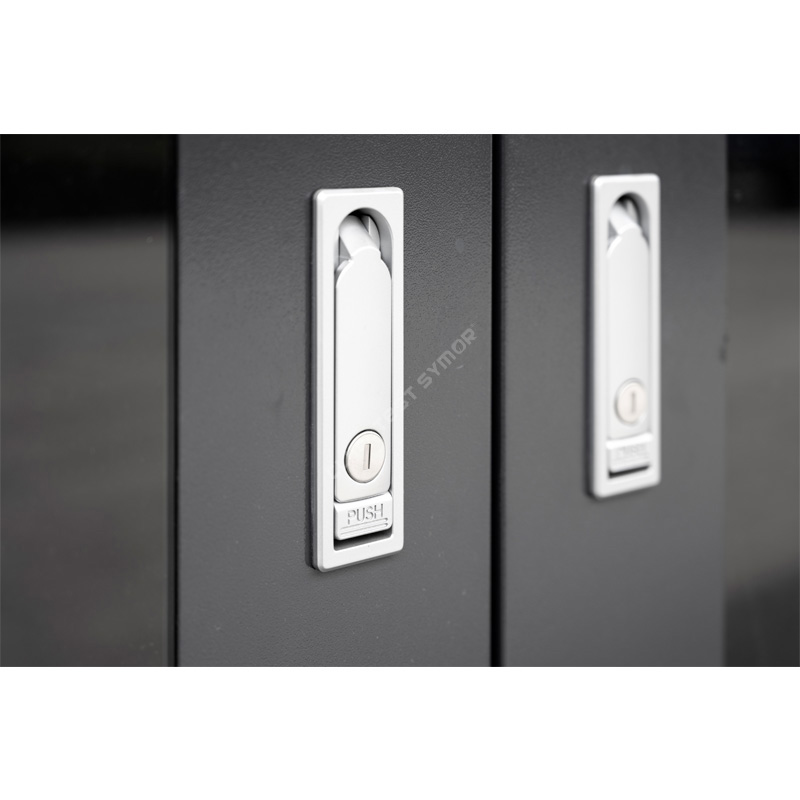

- Visoje sausoje spintelėje yra slėgio užraktas, kad būtų sumažinta drėgmės įsiskverbimo galimybė.
Kas yra 40â PCB laikymo spintelė?
Climatest Symor® PCB laikymo spintelė naudojama drėgmei reguliuoti 20% RH–60% RH, bet kurį drėgmės tašką šiame diapazone galima nustatyti laisvai, PCB laikymo spintelėje naudojama automatinio drėgmės šalinimo technologija.
Sausas įrenginys yra elektroninės sausos spintelės, sauso oro spintos širdis, jis pagamintas iš sintetinio sausiklio, kuris gali būti generuojamas automatiškai ir nereikalaujantis priežiūros, šio sintetinio sausiklio naudojimo trukmė yra + 15 metų, nereikia keisti, nėra aušinimo lašų, Nėra sausiklio maišelių, nereikia azoto, visas sausinimo procesas vyksta tyliai ir aplinkai.
Sauso įrenginio viduje naudojamas naujausias sintetinis sausiklis ir formos atminties lydinys, net ir dingus elektrai, sintetinis sausiklis ir toliau sugeria drėgmę, o vidaus drėgmė per 24 valandas neturi pakilti daugiau nei 10 % RH.
Sausoje elektronikos spintelėje naudojamas didelio tikslumo Šveicarijos importuotas santykinio oro ir temperatūros jutiklis, jutiklis automatiškai valdo sintetinio sausiklio gaivinimą ir perdirbimą 2% tikslumu.
Kodėl SMT procese reikalinga PCB saugojimo spinta?
Vis dažniau naudojant PCB laikymo spinteles, elektroninių komponentų saugojimas pagal drėgmę tampa būtinas elektronikos gamybos ir surinkimo pramonėje. Elektroniniai komponentai buvo pažymėti drėgmei jautriu lygiu (MSL) prieš išleidžiant gamykloje, IPC standartas nurodo drėgmės reikalavimus integriniai grandynai pagal atitinkamą MSL, šiuo metu standarte yra dvi pagrindinės rekomendacijos, tai yra ><5%RH ir ><10%RH laikymas sausoje sausoje laikymo spintelėje arba sausoje dėžėje." Išpakuotam MSD, kai ekspozicijos laikas neviršija 72 valandų, jį galima laikyti esant nurodytai drėgmei (pavyzdžiui, žemesnėje nei 10% RH arba žemiau 5% RH) 5 kartus arba 10 kartų ilgiau PCB laikymo spintelėje, grindų tarnavimo laikas gali būti atkurtas. â
Įprastas saugojimas |
Reflow procesas |
||
|
|
|
|
Aplinkos drėgmė prasiskverbia į pakuotes. |
Kaitinant didėja vandens garų slėgis, kuris atskiria štampą ir dervą. |
Kaitinant vandens garai toliau plečiasi, susprogdindami pakuotes. |
Vandens garai sulaužo pakuotes, todėl susidaro mikro įtrūkimai. |
20%-60%RH serijos sausinimo greitis:
(Aplinka 25 ° C, drėgmė 60 % RH)
Skirtumas tarp elektroninės sausos spintos ir azoto spintos:
1. Azoto spintelė pripildyta azoto dujų, kad iš jos viduje būtų išspaustas deguonis, kad susidarytų inertinių dujų aplinka, tokiu būdu galima išvengti plokštelių, IC lustų ir LED lustų oksidacijos. Azoto spinta priklauso nuo azoto išvalymas, siekiant patenkinti mažą drėgmę ir antioksidacinį saugojimą, azoto grynumas yra didesnis nei 99%, azoto spinta dažniausiai naudojama mikroelektronikoje, puslaidininkių pramonėje. ir išmetimas į išorę, kad susidarytų žemos drėgmės laikymo aplinka, ji turi galimybę kontroliuoti drėgmę. 2. Azoto spinta naudoja inertines dujas, kad sukurtų aplinką be deguonies arba mažai deguonies, į azoto spintą dedami produktai yra iš esmės drėgmei atspari pakuotė, sunku įvykti oksidacija. Elektroninė sausa spintelė gali valdyti tik drėgmę, nėra antioksidacinės funkcijos, deguonies kiekis beveik toks pat kaip aplinkos t aplinka.
PCB laikymo spintos charakteristikos
Nepriklausomas modulinis dizainas: ši PCB laikymo spintelė turi patentuotą modulinį dizainą, temperatūros ir drėgmės ekraną, valdymo sistemą, šildymo modulį, sausus modulius galima greitai pakeisti, priežiūra yra paprasta, tai žymiai pagerina priežiūros efektyvumą.
Aplinkosaugos dizainas: Visa PCB laikymo spinta negamina atliekų, kurios terštų aplinką. Šis modelis skirtas ilgalaikiam naudojimui, jei pagrindinė mašinos korpuso konstrukcija yra išbaigta, neardanti, tereikia periodiškai tikrinti ir pakeisti sugedusį modulį, jis gali būti naudojamas amžinai, tai naujausias žalias dizainas, atitinkantis aplinkos apsaugai.
Lengvas valdymas: nėra sudėtingų nustatymų, o personalui nereikia mokymų, mašinai tereikia prijungti, ji gali veikti visiškai automatiškai. Tai efektyvi pramoninio lygio PCB laikymo spinta. Tai ne tik sutaupo personalo mokymo išlaidas, bet ir labai pagerina gamyklos gamybos efektyvumą.
Kalibravimo priminimas: jutiklių poslinkis turi įtakos PCB laikymo spintelės tikslumui. Siekiant atitikti ISO reglamentą, šiame modelyje siūloma kalibravimo pasibaigimo priminimo funkcija. Kai jutiklis veikia per iš anksto nustatytas dienas, valdiklio kablelis mirksi, kad primintų vartotojui, kad ši funkcija efektyviai taupo darbo jėgą.
